流量计的结构
煤矿瓦斯抽放流量是通过径距取压法测量的。孔板流量计当连续流动的流体经管道内的节流装置时流速会增大，在孔板流量计的节流装置上下游侧之间出现静压力差，且流量与压差之间存在着一个恒定的关系，因而通过测量压差即可计算出流体的流量。

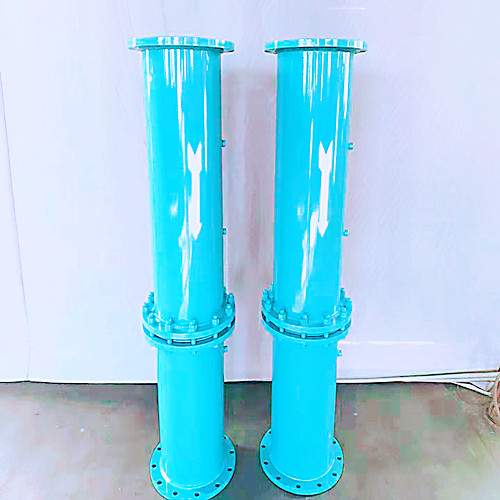

孔板流量计主要由：进流体管路、取压嘴、密封圈、连接螺栓与螺母、法兰、孔板、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。
技术规格：
充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。
在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下：
c－流出系数无量纲
d－工作条件下节流件的节流孔或喉部直径
D－工作条件下上游管道内径
qm－质量流量Kg/s
qv－体积流量m/s
－直径比d/D无量纲
流体的密度Kg/m
每个真实的现在，都是我们曾幻想的未来；其实，不是每个矿用孔板流量计生产厂家都能给您足够的品质保障，相信博达，想您所想，发货及时。
鹤壁博达：1-55-39-2-5-623-8（宋经理~）千万个美丽的未来，抵不上一个温暖的现在，产品咨询请速速联系。
